단위 |
3000/한본 |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
배송 |
택배 및 화물 |
|||||||||||||
재질 |
알루미늄 |
|||||||||||||
원산지 |
Made in Korea |
|||||||||||||
|
규격 (단위 : mm) |
|
납품현황
(1군 건설사 및 주요건설사)구매 전 확인해주세요
물도랑150 제품은 보행자 전용 상품입니다.
![]()









도면과 1~2mm 오차가 발생할 수 있습니다.
연결 소켓
트렌치와 트렌치 사이를 연결해주는 소켓
마구리 소켓
배수 마무리 구간에 막아주는 소켓
단차소켓
바닥 수평을 유지하면서 배수 능력을 극대화
물도랑 150 : 50, 60, 70, 80, 90 => 5단차 구배
집수구까지 연장거리가 50m 이상인 경우 단차구배 적용 권장
전산볼트 SET
1세트 브라켓 2ea, 전산볼트 2ea
건식 시공시 사용
일반적으로 1m 당 1세트 사용
코너 & T자 가공은 주문 제작 상품입니다.
물도랑150 코너 가공
물도랑150 T자 가공
배수파이프 가공은 주문 제작 상품입니다.
하부 배수파이프 가공
참고
파이프 위치 : 중앙, 끝에서 5cm, 원하시는 위치
파이프 적용 : Ø30, Ø50, Ø70, Ø90, Ø100
파이프는 외경 기준이며 두께는 3T
측면 배수파이프 가공
참고
알루미늄판으로 엔드 부분 마감 후 파이프 가공
파이프 적용
- 150x40 : Ø30
- 150x50 : Ø30
- 150x60 : Ø30, Ø50
- 150x70 : Ø30, Ø50
- 150x80 : Ø30, Ø50, Ø70
- 150x90 : Ø30, Ø50, Ø70
파이프는 외경 기준이며 두께는 3T
물도랑

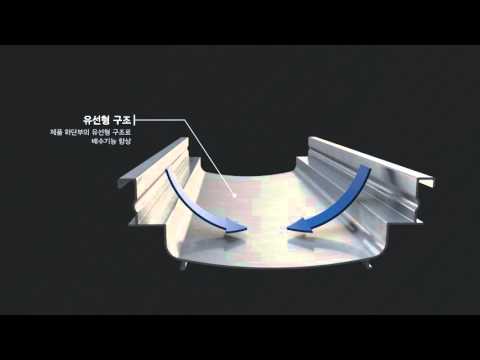

알루미늄 오픈트렌치 물도랑
물도랑

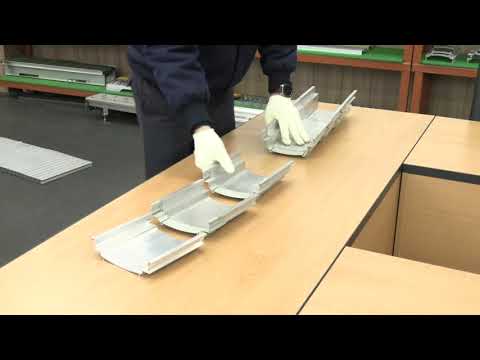

알루미늄 트렌치 물도랑 단차구현 영상
물도랑

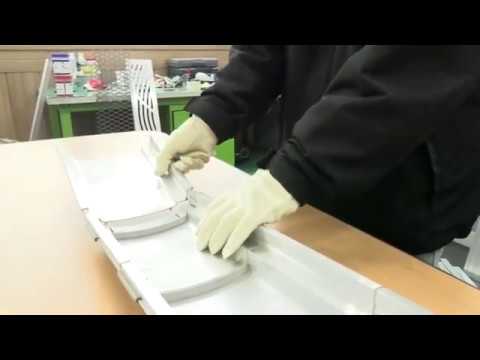

AL트렌치 단차구현 영상
물도랑

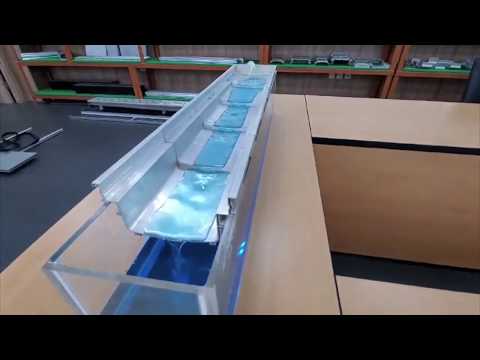

AL트렌치 단차구배 영상
물도랑

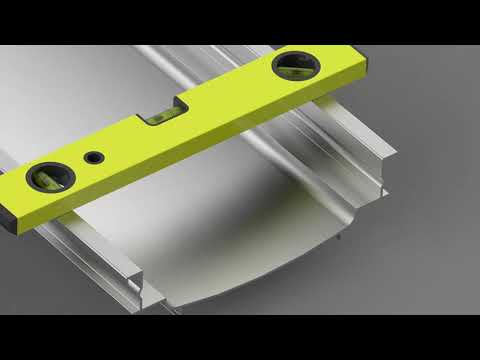

물도랑(150) 고정소켓 시공
| 품명 | 물도랑150 |
|---|---|
| 제품 주소재 | 알루미늄 |
| 제조사 | KOREATRENCH CO., LTD |
| 원산지 | Made in Korea |
